Блок сбора данных "Гравитон-М" позволяет перевести в цифровую форму и передать в систему регистрации сигналы, необходимые для измерения силы тяжести струнным гравиметром, установленным на самолете:

  1. Три аналоговых входа измерения частоты гравимотров 1000Гц+/-200Гц. Допустимая погрешность измерения 0,00001Гц при времени измерения 1сек.
  2. Три аналоговых входа измерения частоты от 10 Гц до 10000 Гц. Допустимая погрешность измерения 0,005Гц при времени измерения 1сек.
  3. Четыре цифровых входа измерения частоты от 10 Гц до 10000 Гц. Допустимая погрешность измерения 0,0001Гц при времени измерения 1сек.
  4. Три датчика температуры DS18S20 отдельными интерфейсами.
  5. Два аналоговых входа для измерения напряжения. Дифференциальный вход +/-0.6В. Входное сопротивление 5Ком. АЦП 14 разрядов.
  6. Четыре аналоговых входа для измерения сигналов от датчиков. Дифференциальный вход 0…+5В. Входное сопротивление 5Ком. АЦП 10 разрядов.
  7. Кодовый сигнал в параллельном 16 разрядном коде.
  8. Два входа для код ARINC 429.
  9. Четыре разовых команды. Входы уровня TTL.

Общую синхронизацию системы обеспечивает высокостабильный генератор 100МГц с уходом частоты не более 10-8 в год.

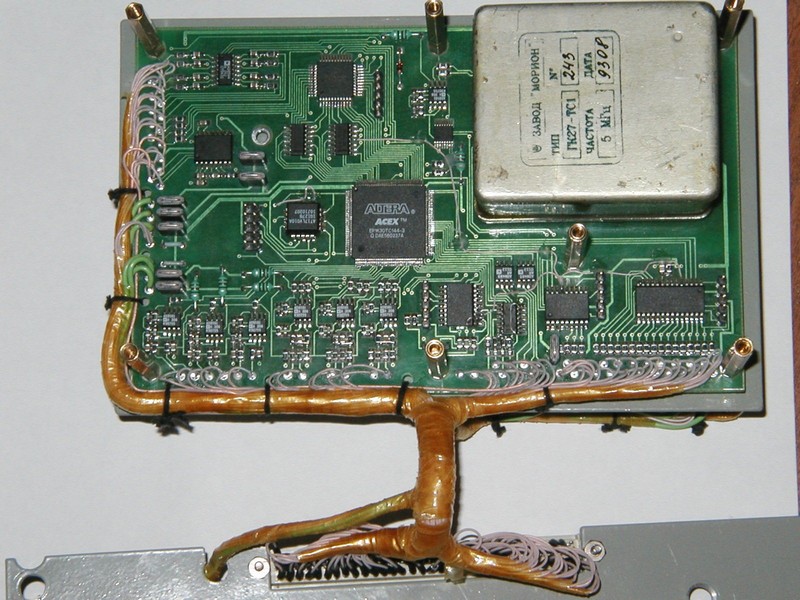

Блок сбора данных для гравиметрического комплекса

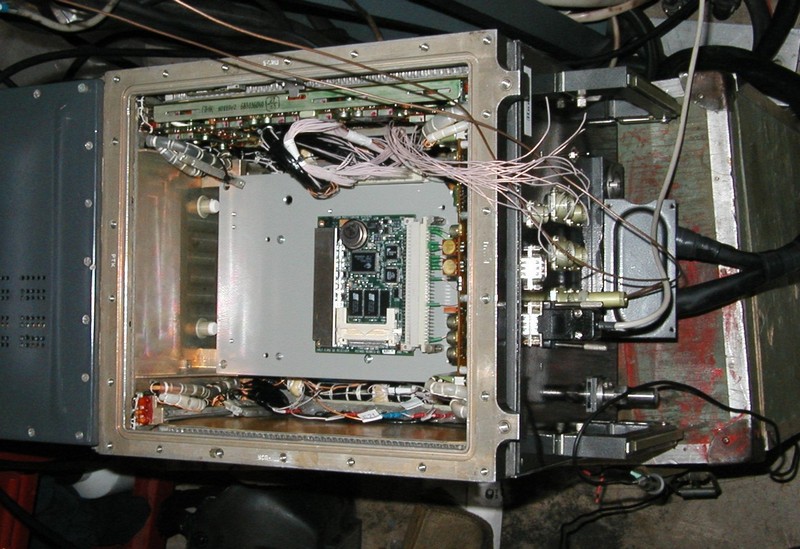

Установка блока сбора данных
