Оптико-электронная система EL-502 позволяет определять и отслеживать положение стыка при электроннолучевой, лазерной и дуговой сварке по контрасту изображения стыка. Система слежения за линией стыка состоит из оптической головки и блока отображения. Оптическая головка может крепиться на сварочной головке или стационарно на расстоянии от 100мм до 2м от места сварки. Точка измерения может находится на расстоянии 10-50 мм от точки сварки. В большинстве случаев света от дуги достаточно для работы системы слежения. Блок отображения соединен с оптическим блоком кабелем длиной до 20м и может быть установлен в любом месте. На графическом дисплее блока отображения формируется изображение стыка в реальном времени и значение рассогласования между реальным и требуемым положением стыка в микрометрах. Блок отображения формирует сигнал рассогласования по закону ПИ регулятора. Выходной сигнал блока аналоговый или цифровой. Программное обеспечение позволяет установить параметры распознавания и слежения за стыком.

Описание и инструкция систмы слежения EL502.pdf

Ширина стыка, мм 0.1-10
Погрешность определения положения стыка, мм 0.1
Диапазон измерения, мм 0.05
Время обработки кадра, мс 10
Выходной аналоговый сигнал +/-10
Выходной цифровой сигнал RS485
Напряжение питания, В 18-36
Размер оптического блока, мм 55*60*6
Размер блока индикации, мм 210*150*85

оптическое слежение за стыком

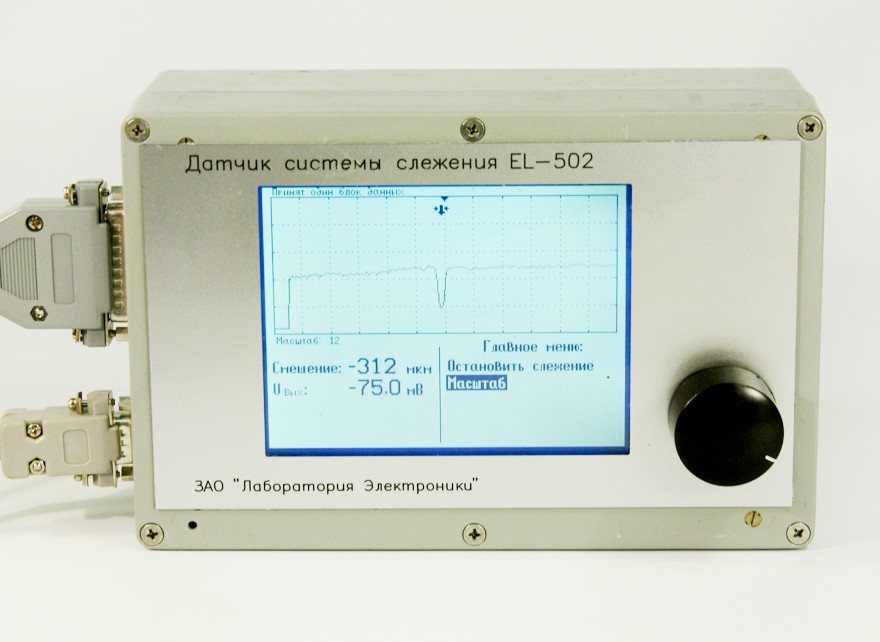

Блок отображения сигнала систмы оптического слежения за стыком

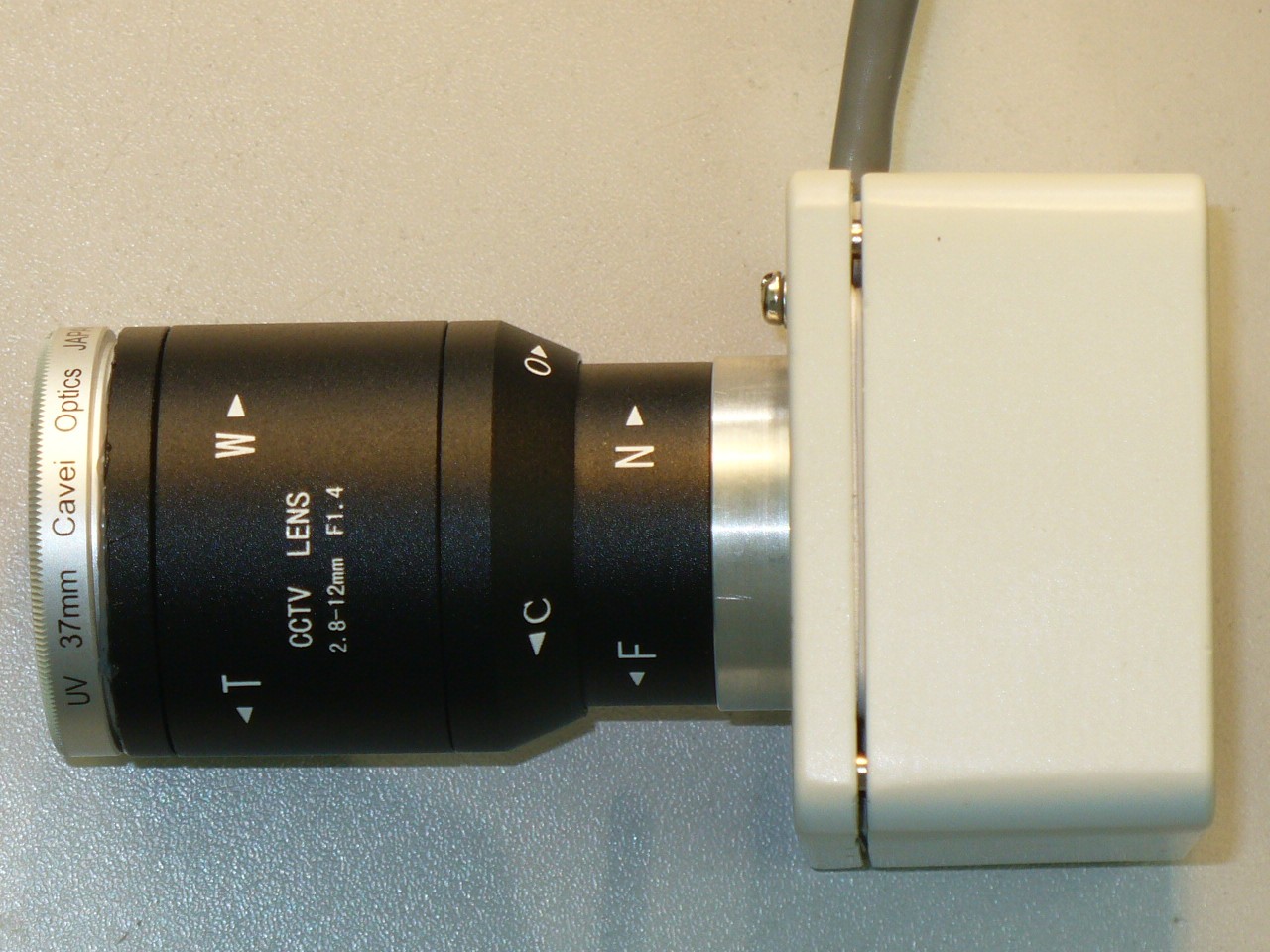

камера системы слежения за линией стыка

Камера с ПЗС линейкой для оптической системы слежения за стыком

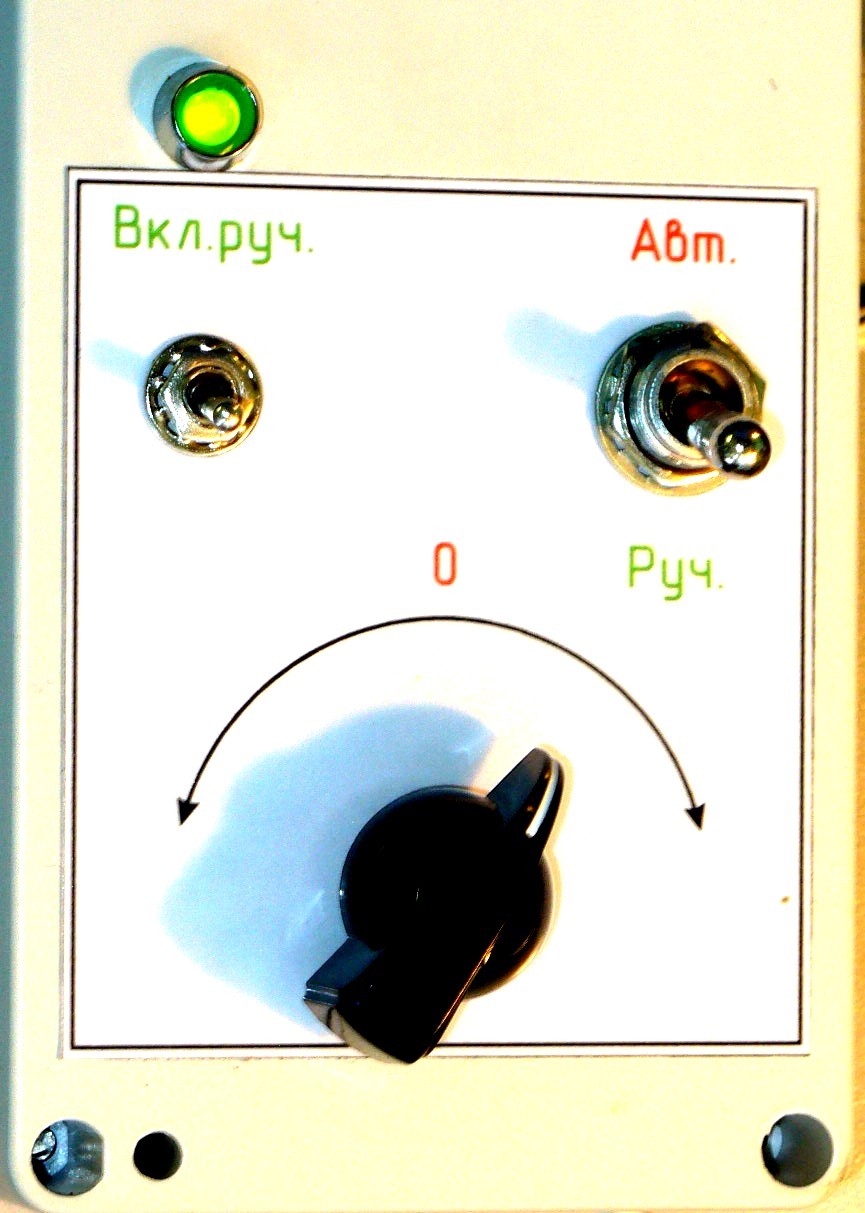

Пульт систмы слежения за стыком
