Цифровая система видеонаблюдения за сварочным процессом EL-540 предназначена для:

  • регистрации с двух точек наблюдения видеоизображения детали или установки, обрабатываемой в процессе сварки в среде аргона;
  • отображения в реальном времени регистрируемых видеопотоков.

Функциональные возможности:

  • возможность видеонаблюдения за обрабатываемой деталью в отсутствии и при наличии сварочной дуги;
  • встроенная система ИК-подсветки наблюдаемого объекта;
  • сменное защитное стекло;
  • спектральная фильтрация рабочего излучения;
  • возможность удаленного подключения к IP-видеокамерам при наличии сети Internet;
  • наблюдение одновременно с двух сторон;
  • отображение видеопотока в реальном времени на нескольких мониторах;
  • возможность сохранения видеопотока;
  • IP-камеры установлены в стальные герметичные защитные корпуса.



Наименование параметра Значение Размерность
Электрические параметры:
Напряжение питания системы ~220 В
Потребляемая мощность всей системой (не более) 300 Вт
Параметры видеопотока
Частота следования кадров 15 Гц
Разрешение изображения 1280*1024 --/--
Соотношение сторон изображения 5/4 --/--
Используемый видеокодек MJPEG --/--
Задержка видеопотока относительно реального времени 100 мс
Параметры оптической системы
Фокусное расстояния объектива 18 мм
Линейное увеличение системы 0,054 --/--
Линейное поле обзора в предметной плоскости
- по вертикали 80 +/- 1 мм
- по горизонтали 100 +/-1.2 мм
Удаление предметной плоскости от переднего торца видеокамеры: 400 +/- 20 мм
Полоса пропускания интерференционного светофильтра: 950+/-15 нм
Механические параметры
Габаритные размеры
- Видеокамера (1 шт.) 60х80х143 мм
- Коммутатор 40х120х190 мм
- ПК 35х255х380 мм
Вес:
- Видеокамера (1 шт.) 1.5 кг
- Коммутатор 0,75 кг
- ПК 2,5 кг

Руководство по эксплуатации системы наблюдения за сваркой.pdf

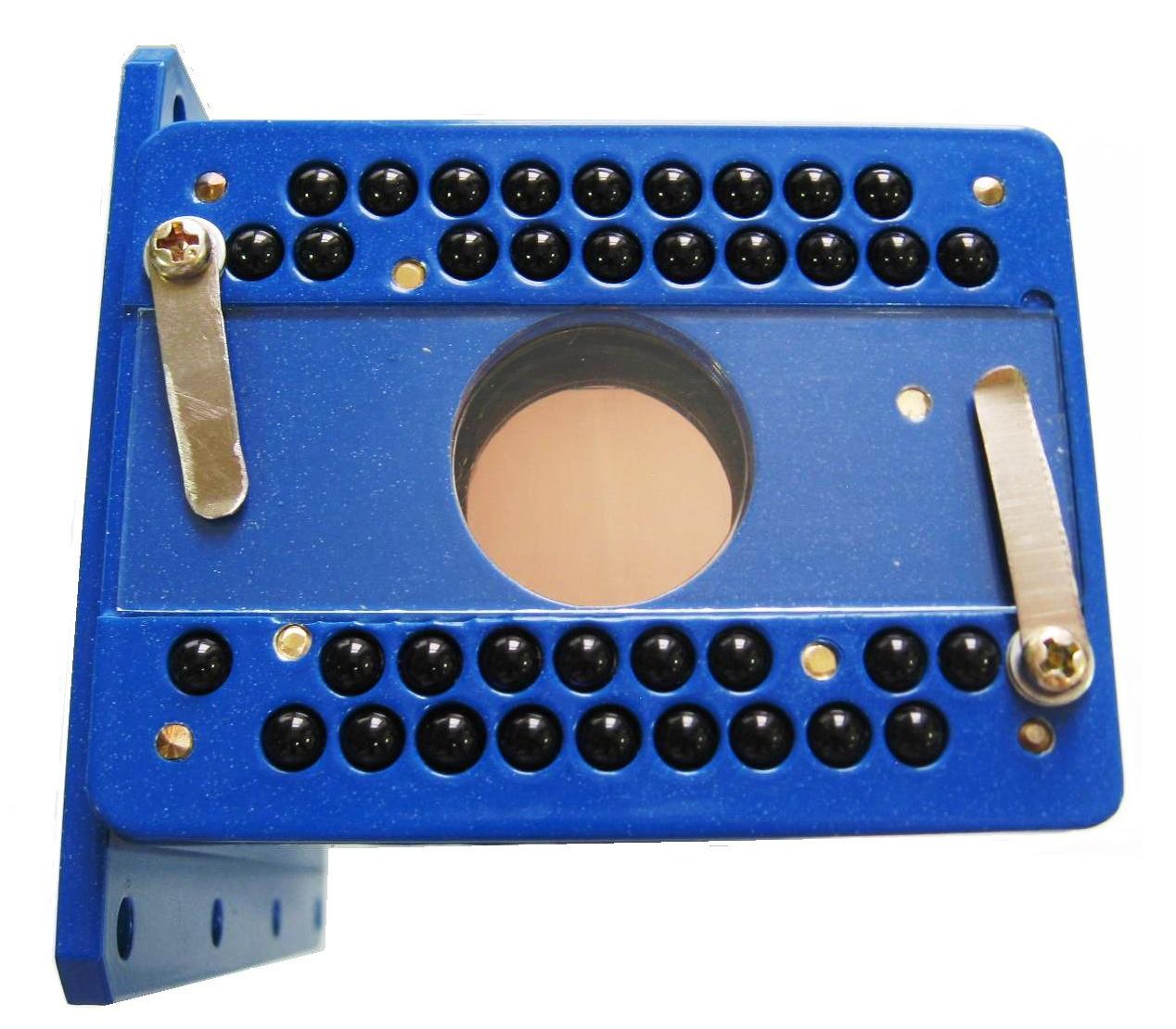

IMG_0802

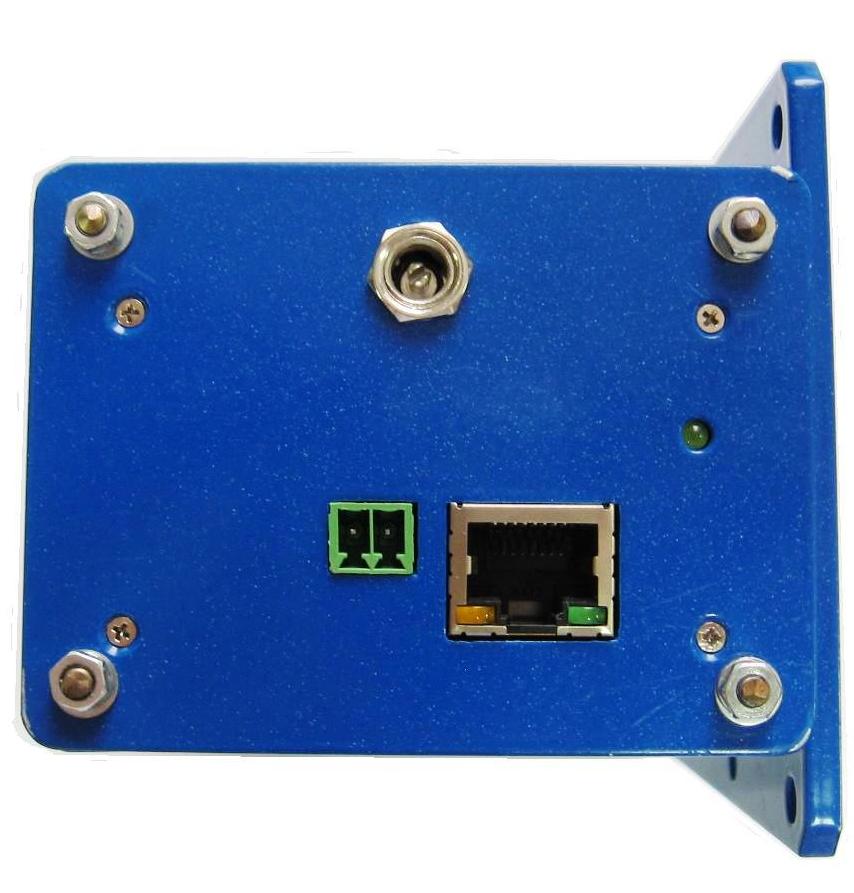

IMG_0799

Камера наблюдения за процессом сварки

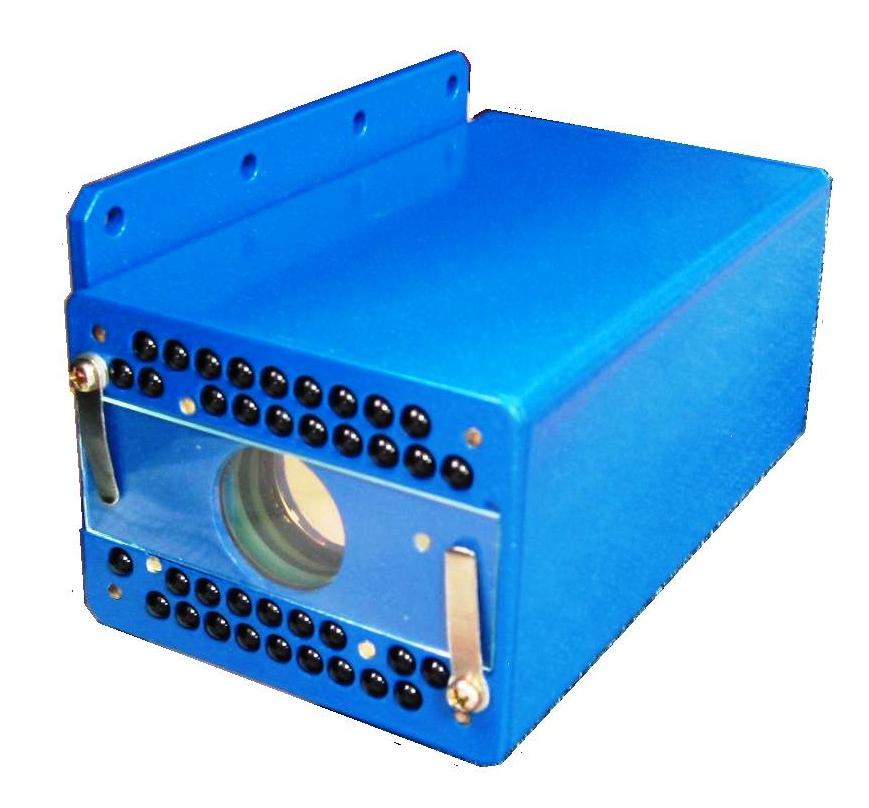

Камера наблюдения
