Видеорегистратор процесса сварки EL537  предназначен скоростной видеосъемки процесса каплепереноса при сварке плавящимся электродом с синхронным измерением тока, напряжения дуги и дополнительных информационных каналов напряжения. Видеорегистратор может использоваться при исследовании сварочных процессов и при разработке сварочных источников.

Функциональные возможности:

  • лазерная подсветка зоны сварки, исключающая засветку видеокамеры сварочной дугой
  • видеозапись процесса каплепереноса с частотой до 15000 кадров/с
  • запись четырех аналоговых сигналов (ток и напряжение дуги, два тестовых сигнал напряжения) с частотой 50кГц
  • синхронный просмотр видеозаписи и осциллограмм аналоговых сигналов.

Области применения видеорегистратора EL537:

  • разработка новых сварочных источников и сварочных материалов
  • исследование технологии сварки
  • обучение специалистов сварочных специальностей
  • аттестация сварочного персонала, оборудования, материалов и технологий.

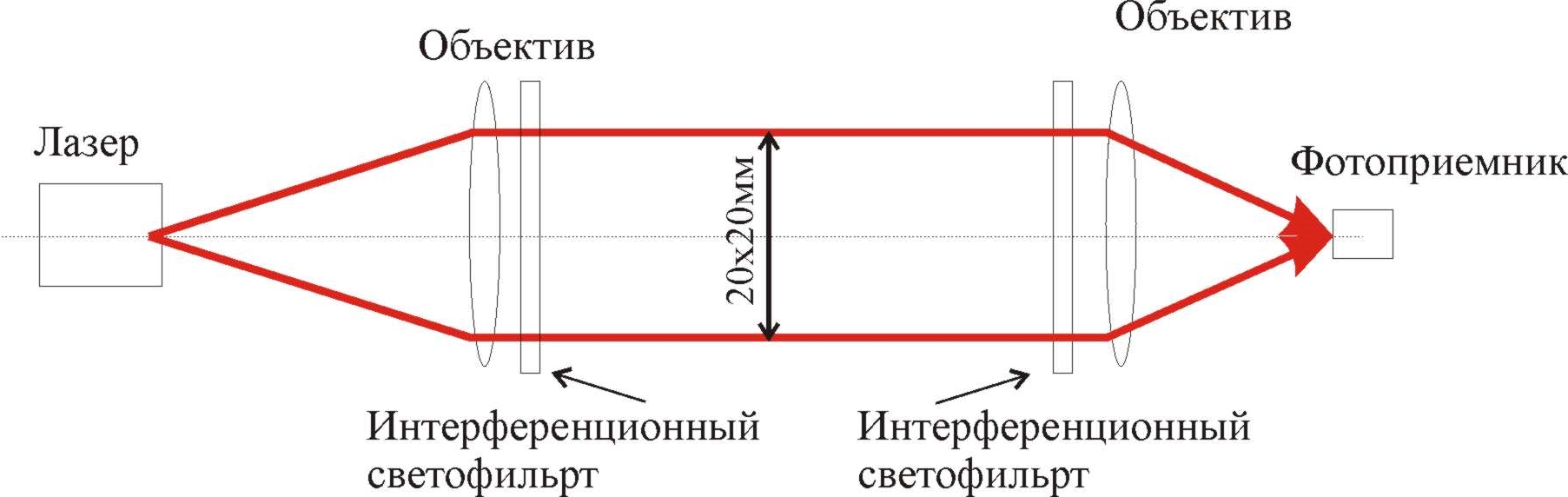

Оптическая схема системы видеорегистрации:



Оптическая схема



Монохроматический лазерный пучок расширяется оптической системой. Далее располагается интерференционный светофильтр, который не пропускает спектр излучения сварки и устраняет ее влияние на лазерный блок. Проходящий световой пучок частично перекрывается сварочной проволокой и каплями расплавленного металла. Второй интерференционный фильтр задерживает все длины волн кроме излучения лазера и световой пучок через коллимирующую оптику попадает на скоростную видеокамеру.

Одновременно с видеорегистрацией производится измерение аналоговых сигналов тока и напряжения дуги, а также дополнительного напряжения, на которое может быть подано любое тестовое напряжение.

Видеорегистратор позволяет наблюдать зону сварки в прямом или отраженном лазерном свете.

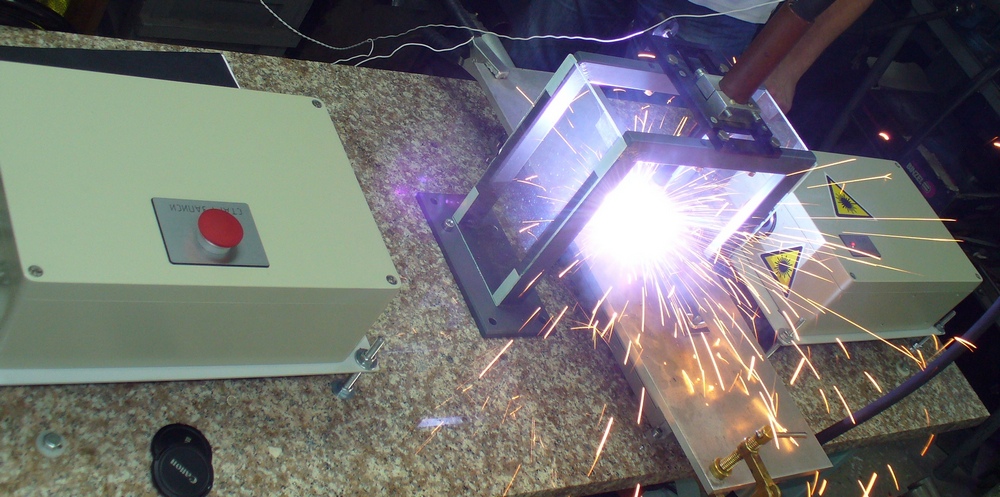

При наблюдении в прямом свете, зона сварки располагается между блоком лазерной подсветки и скоростной видеокамерой. В этом случае можно наблюдать теневое изображение зоны сварки полностью или частично исключив свет от дуги. Это режим применяется для исследования каплепереноса расплавленного металла от электрода в сварочную ванну.

При наблюдении в отраженном свете, зона сварки подсвечивается под некоторым углом от направления наблюдения камеры, что позволяет видеть сварочную ванну, максимально ослабив при этом свет дуги. Этот режим можно применять для наблюдения гидродинамических процессов в сварочной ванне и исследования закономерностей образования сварочного шва.

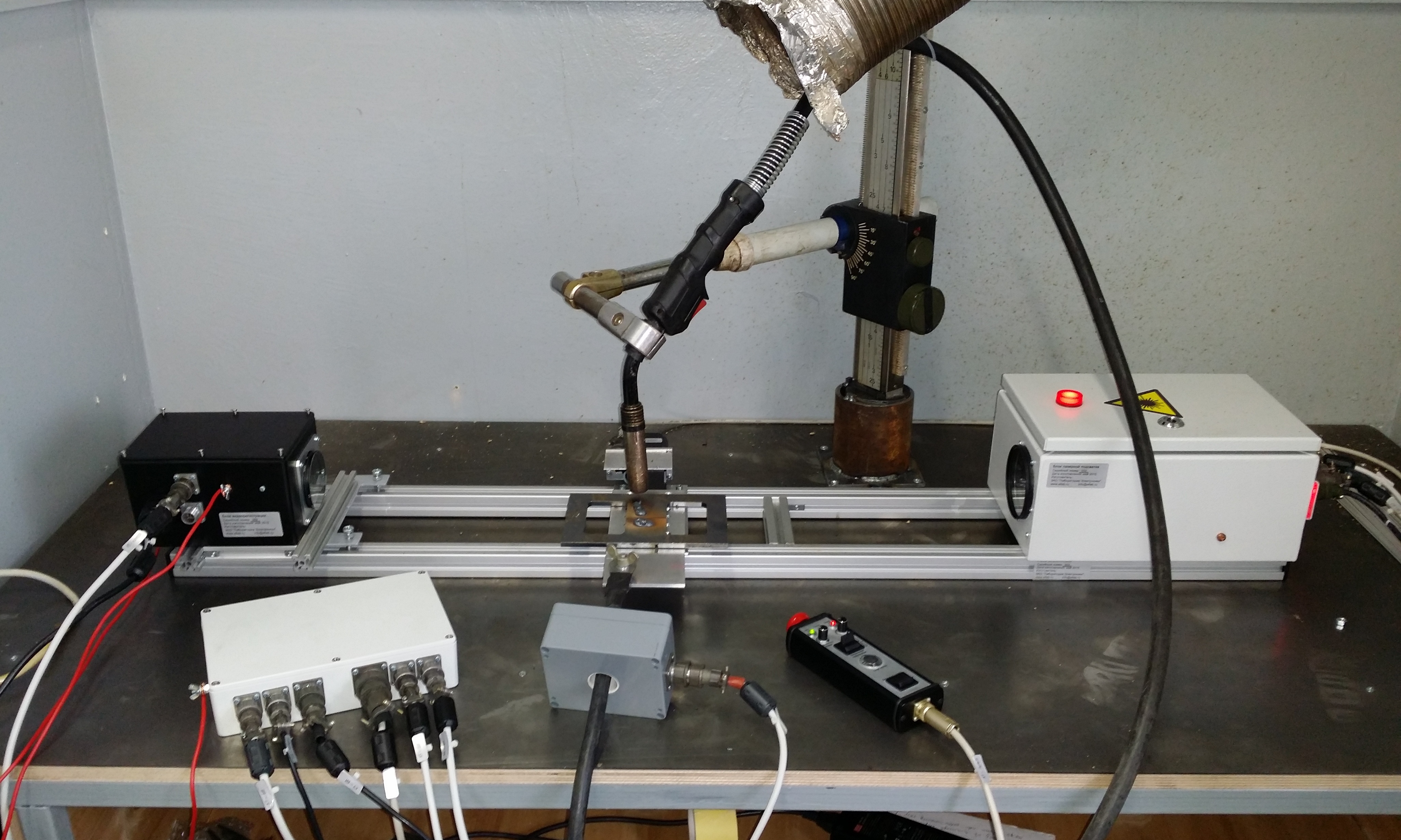

Для проведения исследований свариваемый образец устанавливается на механизм перемещения, а над ним неподвижно устанавливается сварочная головка таким образом, чтобы попадать в луч лазерной подсветки и поле зрения камеры. Изменением увеличения вариообъектива камеры устанавливается требуемый размер зоны наблюдения. Запускается процесс сварки и перемещение детали поперек лазерного луча. На мониторе компьютера можно наблюдать изображение зоны сварки и с помощью пульта отрегулировать мощность лазерной подсветки для полного или частичного исключения видимости дуги. По нажатию на кнопку «Старт» начинается запись изображения и осциллограмм до остановки вручную или через заданный промежуток времени. После окончания сварки видеозапись можно просмотреть синхронно с осциллограммами тока и напряжений или сохранить в виде стандартного видеофайла.

Технические характеристики:



Наименование параметра Значение
Общие параметры
Максимальное время записи не ограничено
Запуск записи  от кнопки
Параметры блока видеорегистрации
Частота кадров, Гц 2000...15000
Разрешение кадра, точек 320х240...100х80
размер зоны наблюдения, мм 36*24
Расстояние от источника до приемника излучения, мм 600-900
Габаритные размеры, мм 360х230х125
Масса, кг 5
Параметры блока лазерной подсветки
Длина волны лазера, нм 908
Мощность излучения, Вт 1...8
Габаритные размеры, мм 360х230х125
Масса, кг 5
Параметры канала измерения напряжения дуги
Максимальная частота измерения, КГц 50
Измеряемое напряжение, В -100…100
Гальваническая развязка, В 1000
Габаритные размеры, мм 230х170х55
Масса, кг 1,2
Параметры канала измерения тестового напряжения
Максимальная частота измерения, КГц 50
Измеряемое напряжение, В -100…100
Гальваническая развязка, В 1000
Параметры канала измерения тока
Максимальная частота измерения, КГц 50
Измеряемый ток, А -750…750
Гальваническая развязка, В 1000
Габаритные размеры, мм 230х150х55
Масса, кг 1,2



Руководство по эксплуатации Видеорегистратор_EL537_v2.pdf
