ТВ система предназначена для наблюдения за сварочной ванной при аргонодуговой сварке со спектральной фильтрацией излучения дуги для получения контрастного изображения процесса. Значительное фокусное расстояние объектива и узкое угловое поле позволяют устанавливать камеру на расстоянии от сварочной дуги, что исключает необходимость использовать активные охлаждающие системы..

В комплект поставки входят:

  • Камера видеонаблюдения за сваркой ВИД-3;
  • Приемный питания и управления;
  • Кабель подключения камеры (до 40 м);
  • Защитные светофильтры (10 штук);
  • РЭ;
  • Паспорт;

 Дополнительная комплектация:

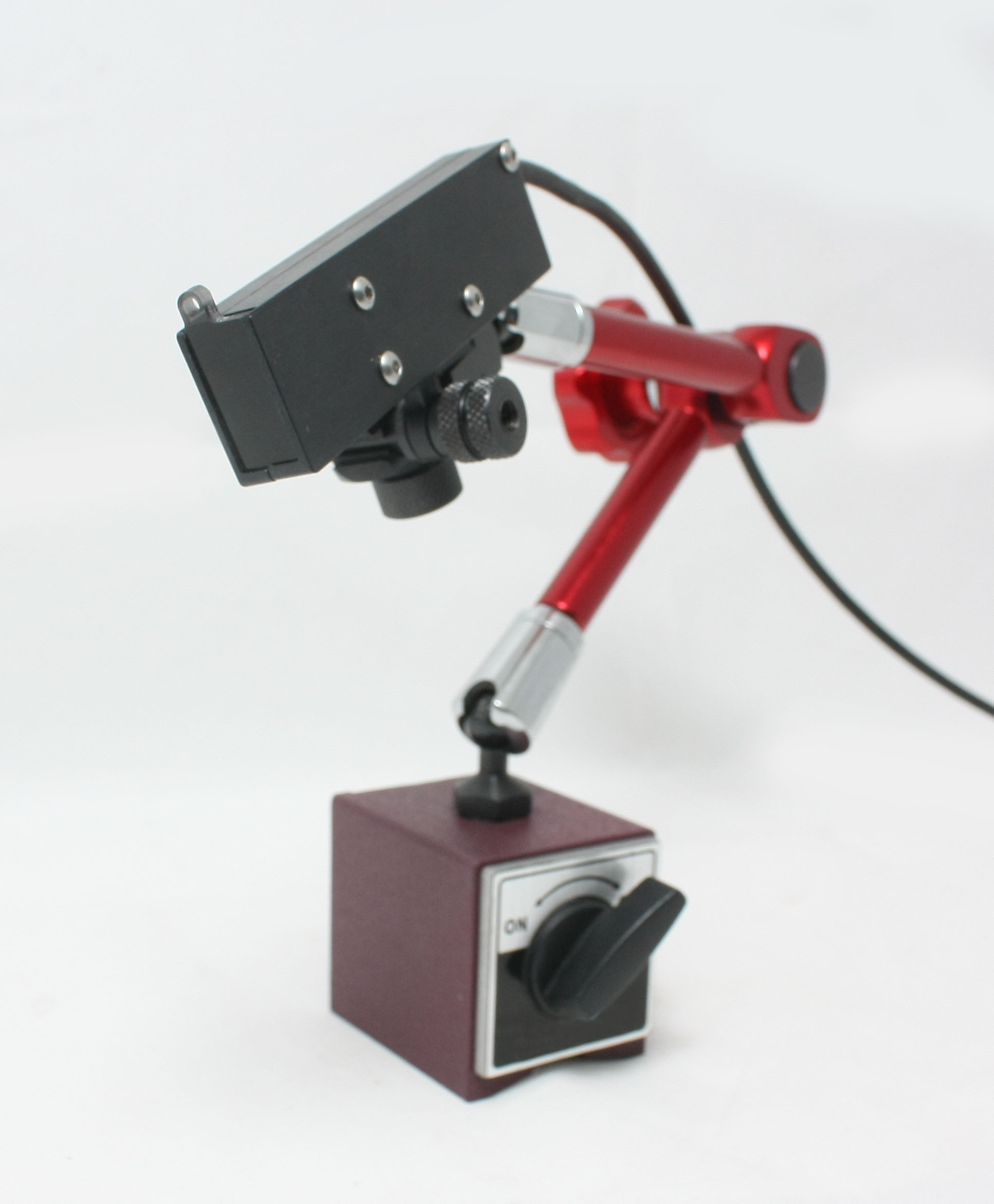

  • Многоосевой шарнирный штатив;
  • Монитор;
  • Преобразователь Video – VGA;
  • Преобразователь Video – HDMI;

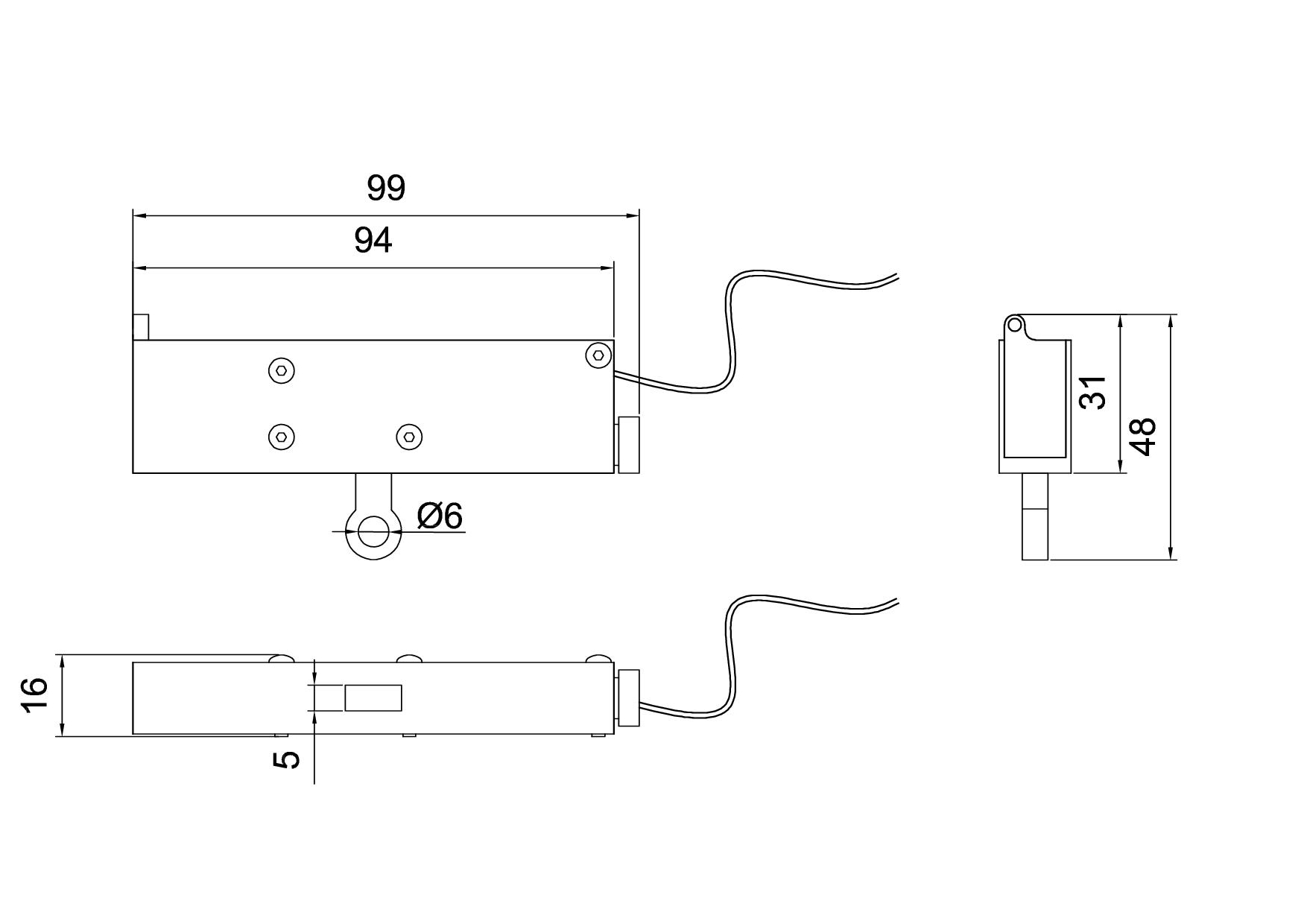

ВИД-3_ГабаритныйГабаритные размеры камеры ВИД-3



ВИД3_приемный_блокГабаритные размеры приемного блока ВИД-3



Технические характеристики ТВ системы для наблюдения за сварочным процессом ВИД3.



Наименование параметра Значение Размерность
Электрические параметры
Напряжение питания системы 9…36 В
Потребляемая мощность, не более 10 Вт
Способ передачи видеосигнала Дифференциальная пара -- /--
Защита от помех Защита от осциллятора -- /--
Длина кабеля камеры 5...50 м
Параметры видеопотока
Частота кадров 50 Гц
Видеовыход

Аналоговый композитный PAL-сигнал 75 Ом

----------------------------

Цифровой
(VGA, HDMI)

-- /--
Тип разъема видеовыхода BNC, RCA, VGA, HDMI -- /--
Параметры оптической системы
Фокусное расстояния объектива 35 мм
Относительное отверстие 1/14 -- /--
Угловое поле: по вертикали по горизонтали

3,2 °

4,2 °

град
Расстояние до предмета 125…700 мм
Глубина резкости на расстоянии 250 мм до объекта ±20 мм
Формат матрицы 1/12 CMOS -- /--
Устройство для спектральной селекции и защиты от излучения дуги Интерференционн ый светофильтр -- /--
Длина волны интерференционного светофильтра 940 нм
Ширина полосы пропускания интерференционного светофильтра 20 нм
Разрешение 400 твл
Параметры осветительной системы
Длина волны излучателя 940 нм
Создаваемая освещенность на расстоянии 200 мм для перпендикулярной оптической оси поверхности 13 Вт/м2
Механические параметры

Габаритные размеры:

- видеокамера

- приемный блок

- шарнирный штатив



100x30x25

120x80x60

60x50x55

мм
Устройство для защиты оптической и осветительной систем от брызг из сварочной ванны и загрязнения Сменные защитные светофильтры -- /--
Тип крепления камеры Шарнирный штатив (6 координат), Винт М6 -- /--
Диапазон регулировки штатива по оси x -160 … 160 мм
Диапазон регулировки штатива по оси y -160 … 160 мм
Диапазон регулировки штатива по оси z -80… 160 мм
Угол поворота шарнира вокруг оси x, y, z 360 градусов
Длина вылета штатива 340 мм
Тип крепления штатива

Винт М8

Магнитный держатель

-- /--
Сила удержания магнита 80 кг

Вес:

- видеокамера

- приемный блок

- шарнирный штатив



0,125

0,1

1,5

кг



Руководство по эксплуатации ВИД-3



 Пример записи аргонодуговой сварки неплавящимся электродом
