Специализированная видеокамера EL541 предназначена для дистанционного наблюдения за сварочными процессами.



Модификации:



1. Телевизионная система видеонаблюдения за сварочным процессом EL541

Состав:

  • Телевизионная камера ВИД-1
  • Система подсветки стыка
  • Пульт управления
  • Кабель от пульта управления до камеры
  • Блок питания.

Описание видеокамеры для наблюдения за сваркой ВИД-1 (поставляется только в составе системы видеонаблюдения EL541): установка на расстоянии 250-700 мм от дуги. Защита от осциллятора. Автоматическая диафрагма, обеспечивающая наблюдение при сварке и без дуги при нешнем цеховом освещении. Объектив с дистанционным управлением увеличением и наведением на резкость. Дистанционное управление астройками камеры. Сохранение предустановленных настроек и выбор режима работы кнопкой. Видеосигнал передается на расстояние до 30
метров. Выход PAL. В комплекте источник питания, пульт дистанционного управления, кабель 15 метров и 20 защитных светофильтров.



2. Телевизионная система видеонаблюдения за сварочным процессом EL541 2K

Состав:

  • 2 телевизионные камеры ВИД-1
  • 2 системы подсветки стыка
  • Пульт управления
  • 2 кабеля от пульта управления до камеры
  • Блок питания.

На монитор отображается изображение с одной из двух камер. Переключение между камерами осуществляется вручную с пульта управления.



3. Телевизионная система видеонаблюдения за сварочным процессом EL541X

Состав:

  • Телевизионная камера ВИД-1Х
  • Система подсветки стыка
  • Пульт управления
  • Кабель от пульта управления до камеры
  • Блок питания.

Видеокамера для наблюдения за сваркой ВИД-1Х (поставляется только в составе системы видеонаблюдения EL541Х): установка на расстоянии 250-700 мм от дуги. Защита от осциллятора. Автоматически затемняющийся светофильтр, обеспечивающий наблюдение при сварке и без дуги при минимальном освещении. Объектив с дистанционным управлением увеличением и наведением на резкость. Дистанционное управление настройками камеры. Сохранение предустановленных настроек и выбор режима работы кнопкой. Видеосигнал передается на расстояние до 30 метров. Выход PAL. В комплекте источник питания, пульт дистанционного управления, кабель 15 метров и 20 защитных светофильтров.



4. Телевизионная система видеонаблюдения за сварочным процессом EL541X 2K

Состав:

  • 2 телевизионные камеры ВИД-1Х
  • 2 системы подсветки стыка
  • Пульт управления
  • 2 Кабеля от пульта управления до камеры
  • Блок питания

На монитор отображается изображение с одной из двух камер. Переключение между камерами осуществляется вручную с пульта управления.



Особенности камеры:

  • Стандартный цветной видеовыход PAL
  • Передача видеосигнала по дифференциальной витой паре до 500м
  • Управление фокусировкой и увеличением с помощью пульта или по интерфейсу RS485
  • Гальваническая развязка и защита от осциллятора видеосигнала
  • Гальваническая развязка и защита от осциллятора питания и управляющего интерфейса RS485
  • Металлический корпус IP54
  • Управляемый светофильтр для ослабления света от дуги
  • Оптический ZOOM 36х
  • Электронный ZOOM 108х
  • Автофокус
Параметр Значение
Разрешение, точек 752х582 точек (480 ТВ)
Оптическое увеличение 36Х
Цифровое увеличение 10Х
Питание, В 12
Ток потребления, мА 300
Габариты без кронштейна, мм 160х85х80



Руководство по эксплуатации системы видеонаблюдения.pdf

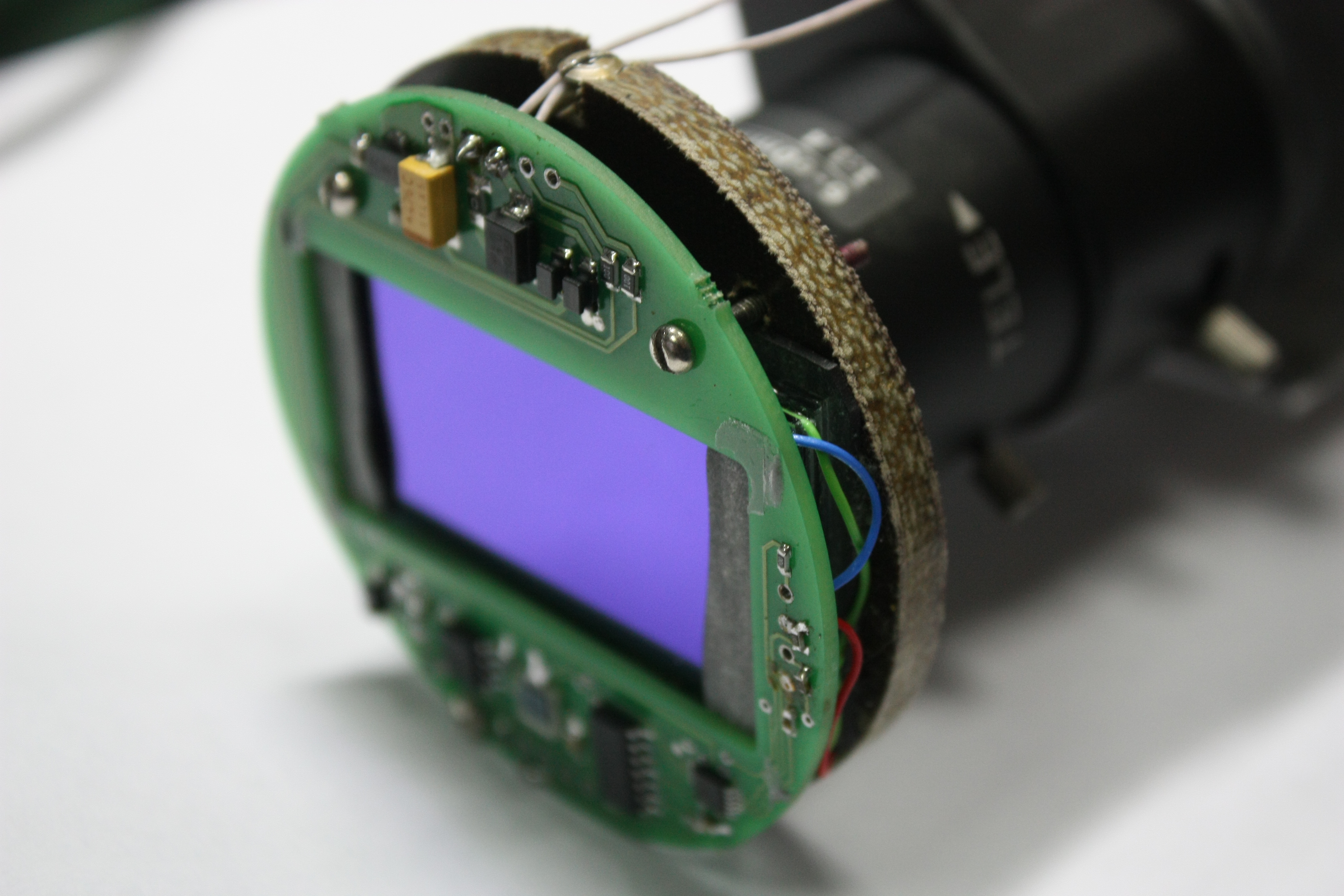

IMG_6829

Управляемый светофильтр камеры для наблюдения за сваркой



Камера с подсветкой

Камера наблюдения за сваркой с системой подсветки

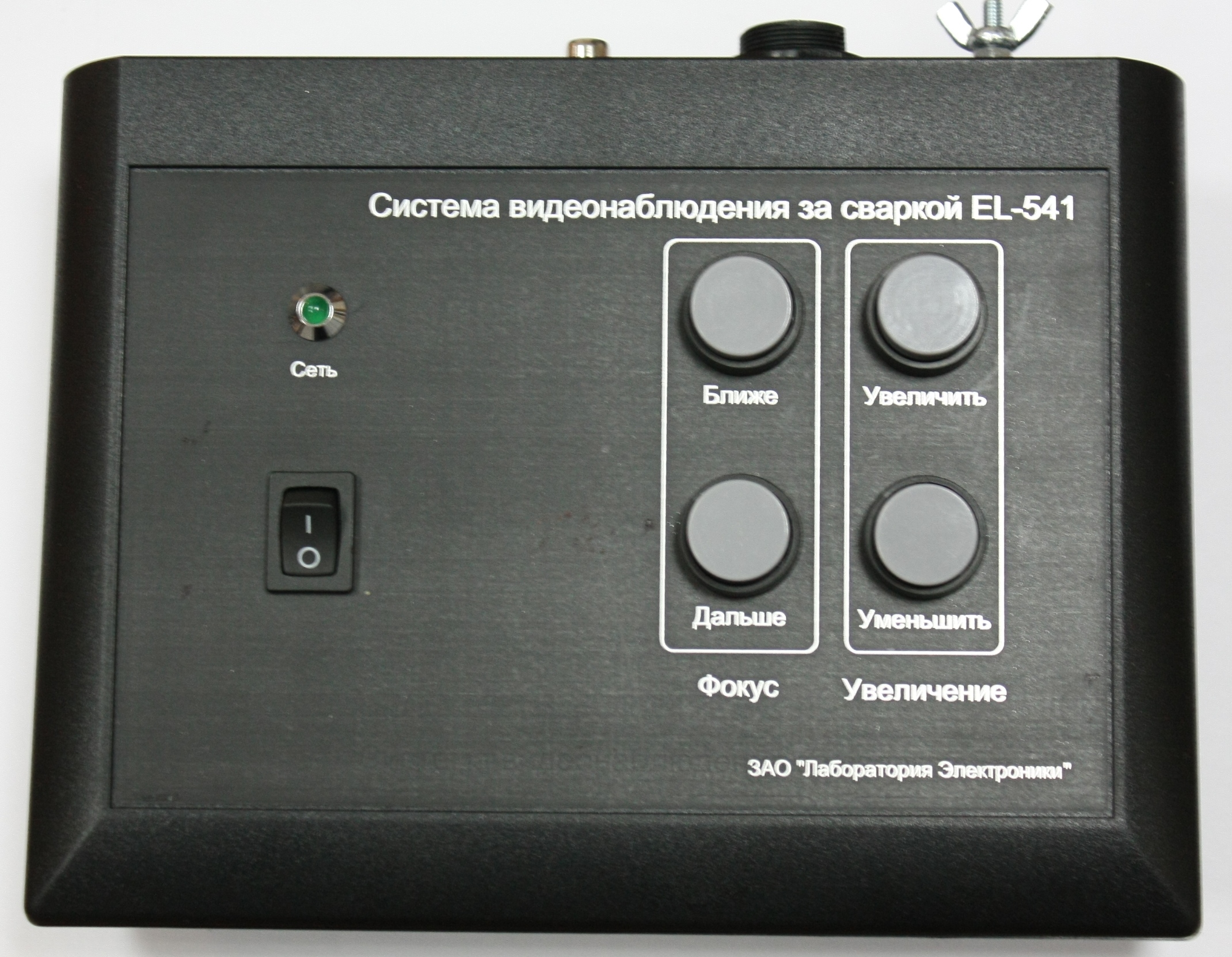

Пульт управления

Пульт управления камерой для сварки



Видео сварки



Сварка TIG видео
