Предназначен для измерения, запоминания и передачи в компьютер статических вольтамперных характеристик сварочных источников с выходным током до 500А.
Измерение ВАХ производится на активной нагрузке, с линейно изменяемым сопротивлением от 4Ом до короткого замыкания с шагом 0,02Ом. Нагрузка реализована на балластных резисторах с принудительным воздушным охлаждением, которые коммутируются электронными ключами. С помощью двухканального АЦП измеряется ток в цепи и напряжение на клеммах сварочного источника. Процессом измерения управляет встроенный микроконтроллер.

Технические характеристики:

Диапазон измеряемых напряжений 0…90В
Диапазон измеряемого тока 0…500А
Число точек измерения 128
Время измерения 15с
Интерфейс для связи с ПК RS232
Емкость съемного запоминающего устройства 64Кбайт, 128 записей ВАХ
Напряжение питания 220В
Потребляемая мощность 50Вт
Максимальная рассеиваемая мощность 15КВт
Габаритные размеры 200*200*400
Масса, не более 10Кг

Сварочный источник подключается к измерителю с помощью кабелей с клеммами. Измерение ВАХ запускается нажатием кнопки на передней панели измерителя. Измеренные характеристики могут передаваться непосредственно в ЭВМ по интерфейсу RS232 или запоминаться в съемном запоминающемся устройстве, а затем считываться из него в ЭВМ. Для отображения характеристик на ЭВМ разработано специальное программное обеспечение, работающее под ОС WINDOWS    98/2000. Основные возможности программного обеспечения: чтение данных из УПИ или от измерителя, стирание УПИ, просмотр графиков зависимости напряжения и тока от времени, просмотр графика зависимости тока от напряжения, определение наклона ВАХ в любом месте кривой, копирование в буфер обмена графиков.

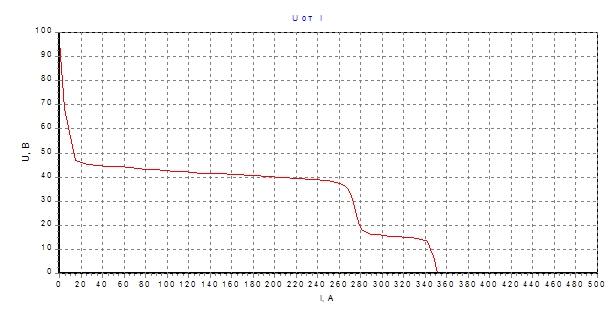

Вольт-амперная характеристика сварочного источника

ВАХ сварочного источника DC250.33 Технотрон

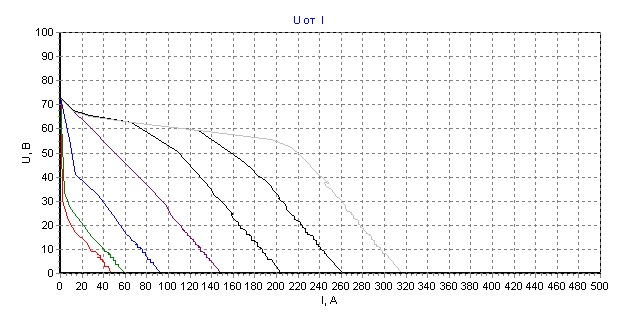

kord_10_250A_naklon1



ВАХ источника КОРД 250 при различных уставках тока

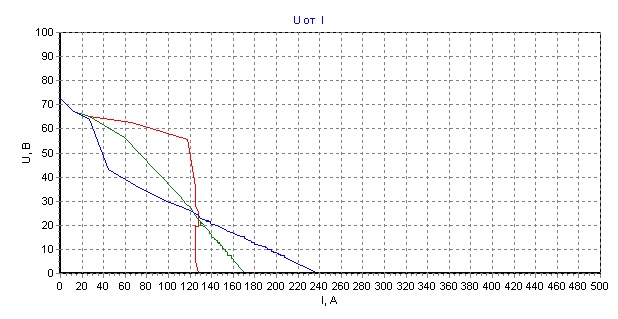

kord_120A_2_04_naklon

ВАХ источника КОРД 250 при различных наклонах воль-амперной характеристики
