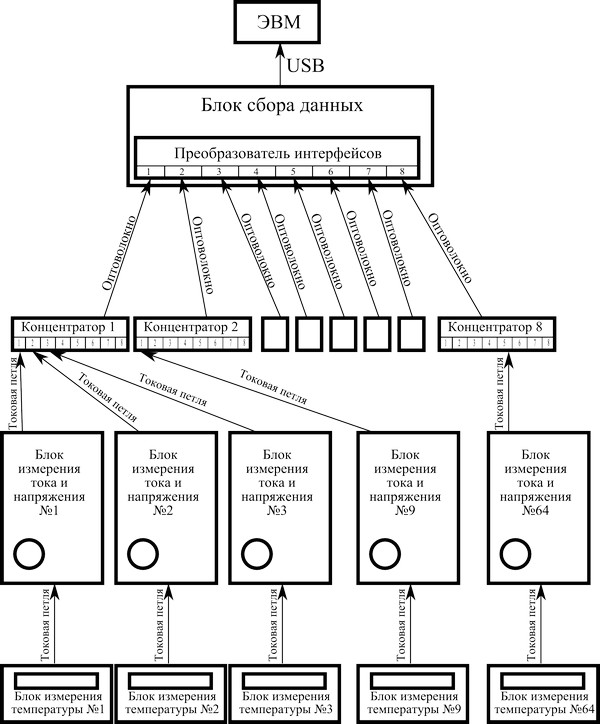

В состав системы входят:

• до 64 блоков измерения тока и напряжения
• до 64 блоков измерения температуры с помощью термопар
• до 8 концентраторов, к каждому их которых можно подключить до 8 блоков измерения тока и напряжения
• блок сбора данных от 8 концентраторов
• ЭВМ с программным обеспечением.

Главным элементом системы является ЭВМ с программным обеспечением. К ЭВМ через интерфейс USB подключается блок сбора данных. Блок сбора данных содержит преобразователь сигналов оптоволоконных интерфейсов в USB. К блоку сбора данных можно подключить до 8 концентраторов в помощью оптоволоконного кабеля. Каждый концентратор имеет встроенный блок питания, который выдает питание на максимум 8 блоков измерения тока и напряжения и принимает от них данные по интерфейсу «токовая петля». К каждому блоку измерения тока и напряжения можно подключить блок измерения температуры от 4 термопар типа ХК. Таким образом число блоков измерения тока и напряжения в системе может быть от 1 до 64, а число точек измерения температуры от 4 до 256.

Программа RegWel.exe предназначена для приема, отображения и сохранения в архиве данных от сварочных постов. Основные функции программы:

1. Прием данных от всех сварочных постов.
2. Отображение текущих значений по всем каналам в виде столбиковых диаграмм.
3. Запись данных в файлы, раздельно по каждому сварочному посту.
4. Задание для каждого нового файла идентификационных признаков.
5. Задание для каждого нового файла технологических ограничений.
6. Индикация выхода за технологические ограничения по каждому сварочному посту.
7. Отображение в графическом виде поступающих данных по каждому сварочному посту.

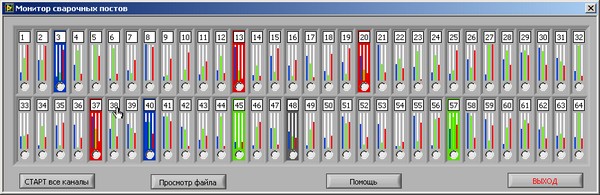

При запуске отображается «главная форма программы», содержащая 64 поля для отображения текущей информации о каждом сварочном посту

В каждом поле для каждого канала отображается:

• столбиковые диаграммы тока (синий), напряжения (зеленый) и максимальной температуры (красный) в виде узких столбцов, высота которых пропорциональна текущим значениям параметров
• признак использования канала (если канал не используется, то фон его поля отображается темно-серым цветом)
• индикатор старта записи («точка» на каждом канале)
• индикатор выхода сварочных параметров за заданные пределы (если технологический параметр вышел за заданные пределы, то фон пола канала отображается цветом вышедшего за пределы параметра)

При нажатии правой кнопки мыши на поле выбранного канала появляется меню, содержащие пункты:

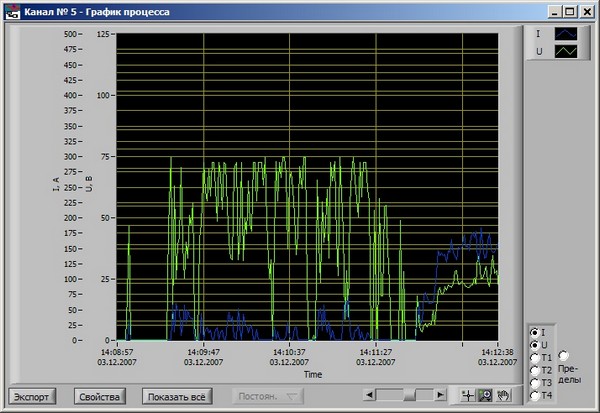

• «График процесса». Показать график тока и напряжения в реальном времени.
• «Свойства». Показать панель идентификационных признаков текущего файла.
• «Начать новую запись». Завершение текущей записи и начало новой.

Если любой точке графика нажать правую кнопку мыши, то появится меню:

• «Показать график переходных процессов» - просмотр графика переходных процессов в точке, ближайшей к точке расположения указателя мыши.
• «Скопировать график в буфер обмена» - копирование изображения графика для использования его в других приложениях;
• «Напечатать график» - для печати графика на принтере, выбранном по умолчанию в системе.

«Показать график переходных процессов»

При выборе этой строки меня появляется график, содержащий 500 точек, измеренных с частотой 5000Гц. Кнопка «Экспорт» - сохранение текущей записи в виде текстового файла с разделителями, необходимо указать название файла и папку для сохранения. Если в любой точке графика нажать на правую кнопку мыши, то появляется меню:

• «Скопировать график в буфер обмена» копирование изображения графика для использования его в других приложениях;
• «Напечатать график» для печати графика на принтере, выбранном по умолчанию в системе.

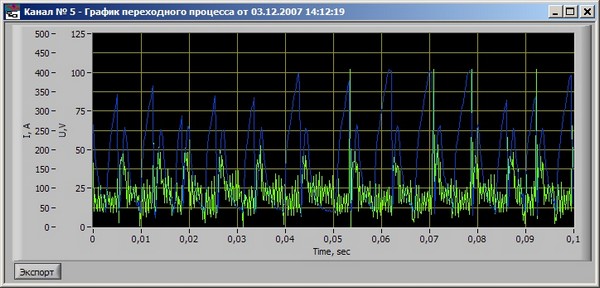

График переходных процессов

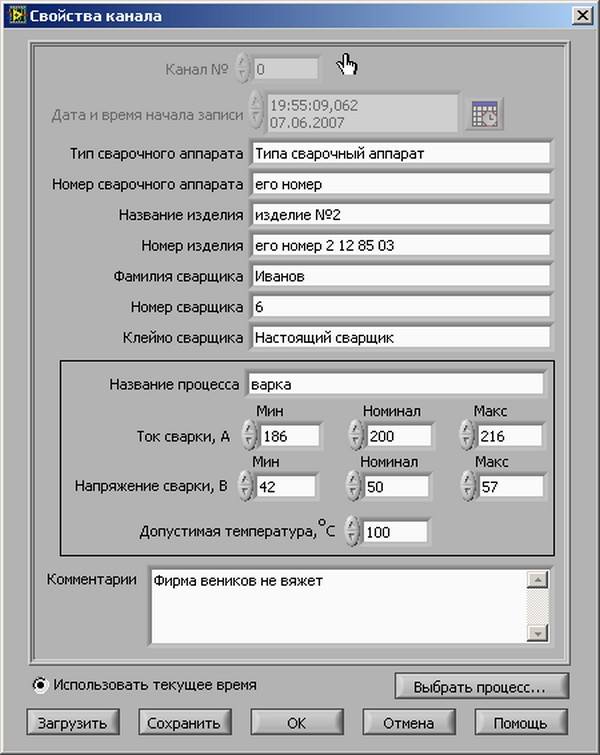

Параметры каждого сварочного поста

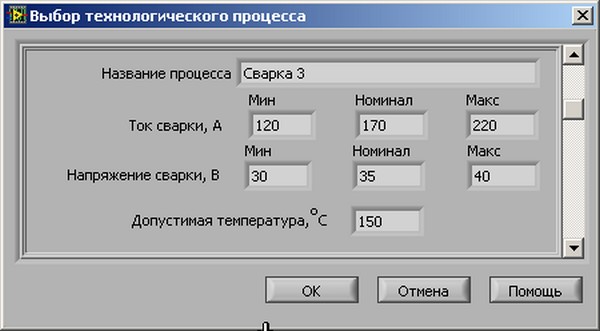

Технологические ограничения для каждого поста

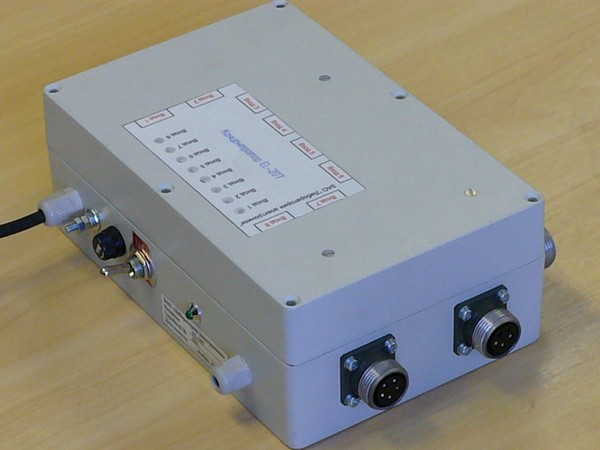

Концентратор, для подключения 8 сварочных постов к оптоволоконному каналу

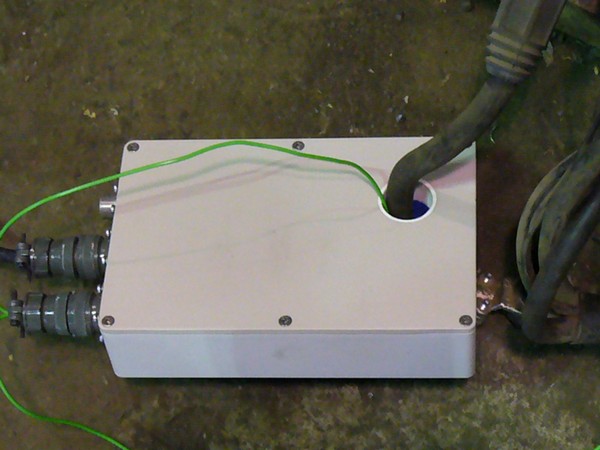

Измеритель тока и напряжения

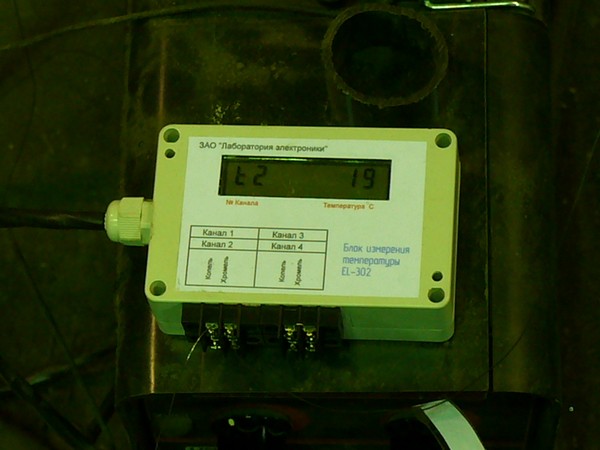

 4 канальный измеритель температуры

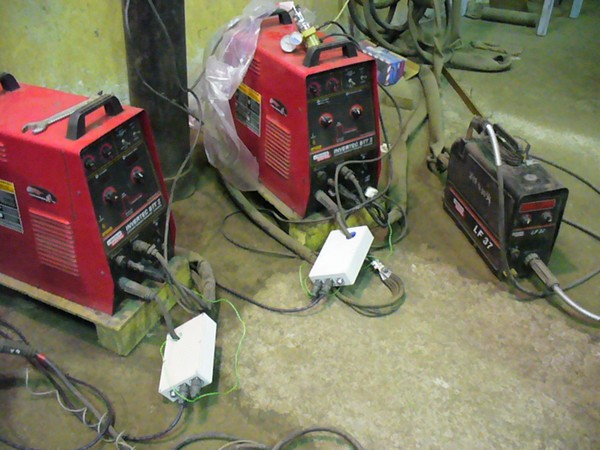

Установка измерителей на сварочной посту
