Назначение

Регистратор сварочных процессов РСП301 с защитой от осциллятора предназначен для измерения, отображения, хранения и автоматической генерации отчетов о сварочных процессах на производстве.

Описание возможностей

Вся информация на одном экране экране 22"

  • 3 графика осциллограмм процессов сварочных;
  • цифровые значения тока сварки, напряжения сварочной дуги и скорости сварки;
  • индикаторы об ошибках;
  • время сварки.

Точная настройка параметров
Каналов измерения позволяет адаптировать регистратор к любому типу сварки. А также автоматизировать процесс сбора осциллограмм.

Автоматизация процесса
Интерфейс внешнего управления позволяет запускать процесс записи осциллограмм по внешнему сигналу, а так же останавливать процесс сварки при выходе одного из параметров за допустимые значения.

Печать на принтере
Регистратор может работать в ручном или автоматическом режиме вывода осциллограмм на сетевой принтер после прекращения процесса.

Технические характеристики

  • отображение трёх графиков осциллограмм сварочных процессов в реальном времени;
  • отображение трёх мгновенных значений сварочных процессов в реальном времени;
  • диапазон измеряемых значений тока от 0 до +500А;
  • диапазон измеряемых значений напряжения от 0 до +100В;
  • защита от осциллятора до 15 кВ;
  • диапазон измеряемых угловых скоростей от 0 до 12 оборот/мин;
  • пересчет угловой скорости в линейную в реальном времени;
  • максимальная частота измерений 50 Гц;
  • настраиваемые фильтры нижних частот на каждый канал измерения;
  • возможность распечатки осциллограмм на принтере;
  • точность не хуже 1% от максимального значения;
  • металлический корпус со степенью защиты IP52;
  • габаритные размеры 625 х 257 х 400 мм;
  • температурный диапазон эксплуатации от 0 до плюс 50 °С.



РСП301-front

РСП301-ellab.ru

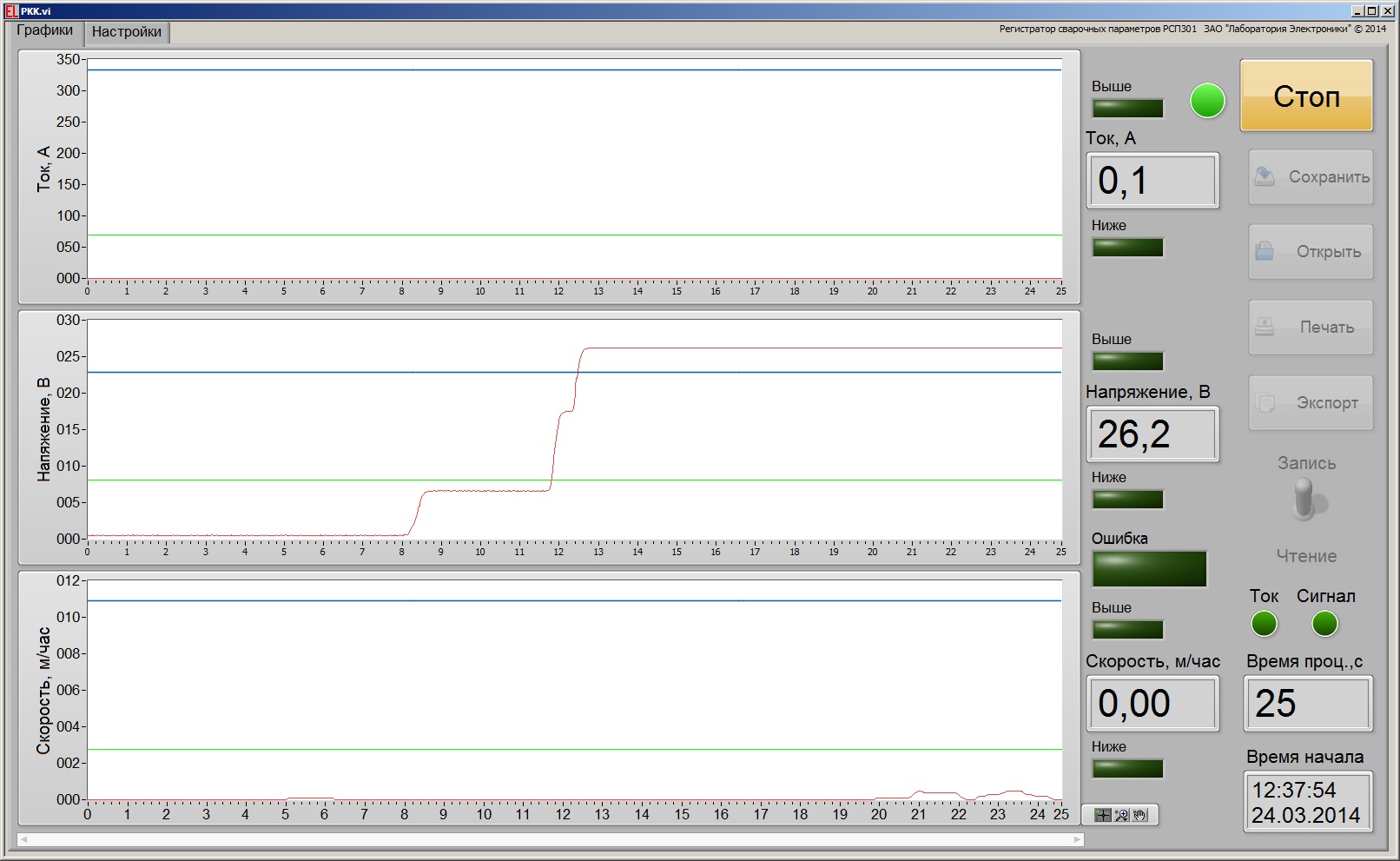

РСП301-графики

РСП301-настройки

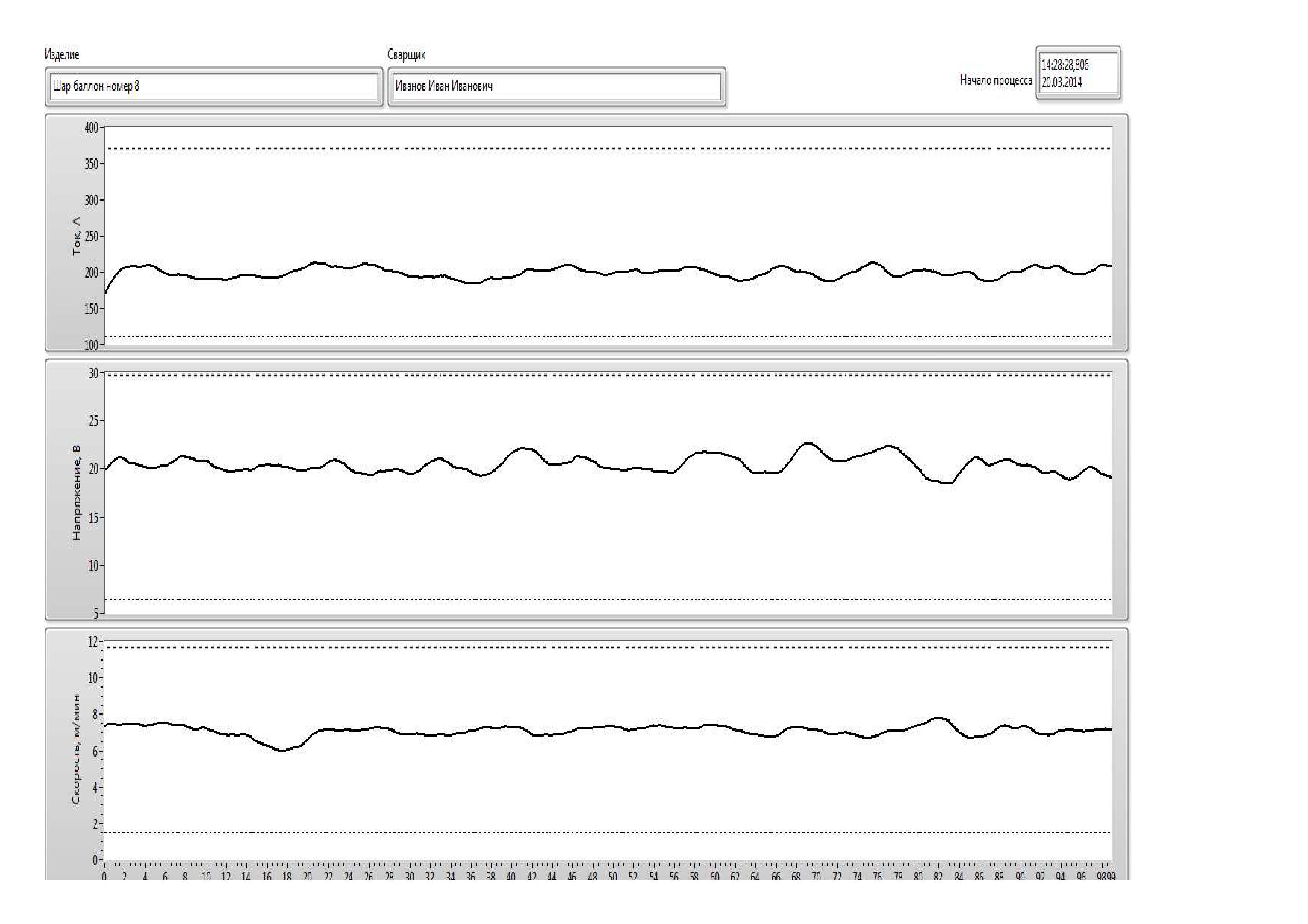

РСП301-принтерДополнительные ресурсы:

Руководство по эксплуатации

РЭ_Регистратора сварочных процессов РПС301.pdf

РСП301.pptx
