Аппарат сварочный инверторный DC250IP55 (далее по тексту аппарат сварочный или инвертор) предназначен для использования в качестве источника тока при аргонодуговой сварке.

Принцип работы инверторного сварочного аппарата заключается в преобразовании переменного напряжения питающей сети 380В с частотой 50Гц в постоянный сварочный ток с помощью высокочастотного транзисторного преобразователя. Для обеспечения высокой надежности источника тока в силовой части применена схема фазосдвигающего моста с двумя встречно включенными трансреакторами и удвоением выходного тока. Такая силовая схема и применение микропроцессорной системы управления позволили получить сварочный источник с полным набором сервисных функций и выходным током от 1 до 250 ампер при пульсациях не более 0.5А и выходном напряжении до 50В.



Основные характеристики

Функциональные возможности аппарата:

  • диапазон выходного тока от 1 до 250А;
  • отсутствие пульсаций выходного тока как в диапазоне частоты сети, так и в диапазоне частот работы инвертора;
  • малое время установления выходного тока, позволяющее обеспечить формирование импульсов от 1мс;
  • защита от перегрева и перекоса фаз;
  • управление с помощью дискретного сигнала «включение» и аналогового сигнала «Ток»;
  • аналоговые сигналы выходного тока и напряжения;
  • герметичный корпус IP55.



Технические характеристики



Наименование параметра Значение
Напряжение питания первичной трехфазной сети 380В +20% –15%
Максимальная потребляемая мощность, кВт, А 14
Номинальный выходной ток, А 250
ПН при номинальном токе, % 10
Диапазон регулировки выходного тока, А От 2 до 250
Напряжение холостого хода, В 75 ± 5
Максимальное выходное напряжение при токе 250А, В 50
Входной сигнал управления током, В 0…10
Выходной сигнал тока сварки, В 0…10
Выходной сигнал напряжения дуги, В 0…10
Сигнал включения источника, В 24
Напряжение осциллятора, кВ 7
Температура окружающей среды при работе, С От +5 до +40
Степень защиты IP55

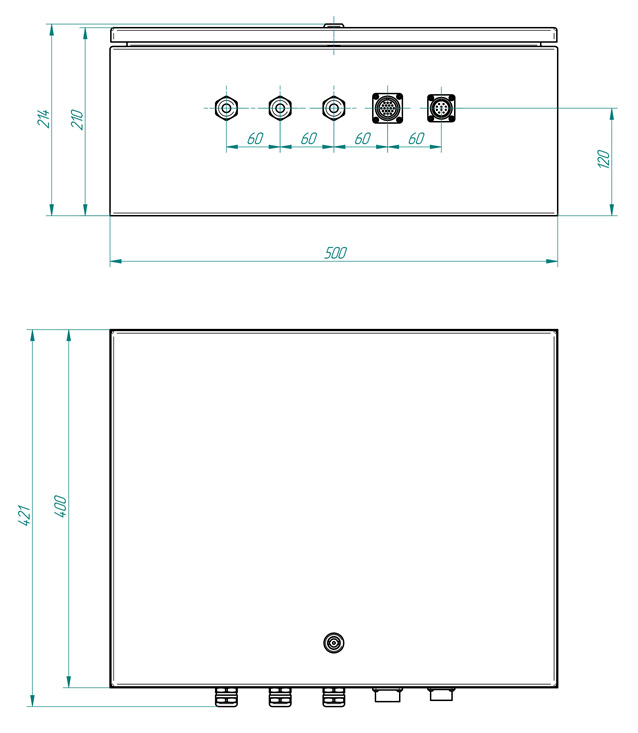

Габаритные размеры

dc250ip55

IMG_7036
