Сварочный инвертор TIG DC250 предназначен для использования в качестве источника тока при аргонодуговой сварке TIG. Сварочный инвертор может быть использован как самостоятельно, так и в составе автоматических установок.

Примеры применения: системы управления сварочным оборудованием

Приобрести в нашем интернет магазине

Особенности аргонодугового сварочного аппарата TIG DC250

  • Диапазон выходного тока от 1 до 250А точностью 1А
  • ПВ 100% во всем диапазоне выходных токов
  • Высокое выходное напряжение, позволяющее работать со сварочными кабелями до 300 метров
  • Отсутствие пульсаций выходного тока и напряжения как в диапазоне частоты сети, так и в диапазоне частот работы инвертора
  • Малое время установления выходного тока, позволяющее обеспечить формирование импульсов менее 1мс
  • Стрелочные индикаторы тока сварки и напряжения дуги, прошедшие проверку в РОСТЕСТ
  • Защита от перегрева и перекоса фаз
  • Управление с помощью дистанционного пульта
  • Простое управление при встраивании в сварочные комплексы с помощью дискретного сигнала «включение» и аналогового сигнала «Ток»
  • Встроенный или внешний осциллятор
  • Встроенная или внешняя система управления расходом защитного газа
  • Возможность работы до 4 источников параллельно с выходным током до 1000А
  • Стандартный корпус высотой 4U для установки в 19" стойку
  • Модификация для переменного тока DC160AC
  • Встроенный модулятор для изменения полярности выходного сигнала

Для обеспечения высокой надежности источника тока в силовой части применена схема фазосдвигающего моста с двумя встречно включенными трансреакторами и удвоением выходного тока. Такая силовая схема и применение микропроцессорной системы управления позволили получить сварочный источник с полным набором сервисных функций и выходным током от 1 до 300 ампер при пульсациях не более 0.5А и выходном напряжении не менее 50В при максимальном токе. Время установления тока по уровню 90% не превышает 0,2мс, что позволяет реализовать любые импульсные режимы.

Схема

Схема сварочного аппарата tig DC250

Основное назначение источника - работа в составе автоматизированных и роботизированных сварочных комплексов. В отличии от зарубежных аналогов источник для управления не имеет сложных цифровых шин с закрытыми протоколами, а управляется двумя сигналами: аналоговое задание тока и дискретный сигнал включения тока. При использовании источников FroniusESABKEMPPILORCHLINCOLN ELECTRIC и других в составе автоматизированных комплексов возникает проблема с управлением выходным током при плавном нарастании тока в начале сварки, плавном снижении для заварки кратера или при шагоимпульсных режимах, требующих синхронного управления током, скоростью сварки, скоростью присадочной проволоки и поперечными колебаниями. Как правило все зарубежные производители сварочных источников сами или в кооперации производят сложные сварочные комплексы и навязывают свои услуги по автоматизации при покупке источников. В этом случае все специальные режимы обеспечиваются за счет специальных скоростных шин между сварочным источником и остальным оборудованием. Однако, при встраивании этих сварочных источников в разрабатываемые отечественные автоматизированные комплексы, связь с источниками может быть организована только за счет специальных модулей сопряжения, обеспечивающим минимальный набор управляющих функций. Кроме того, эти модули, как правило, имеют задержку реакции на управляющие сигналы порядка 100-300мс, что не позволяет реализовать сложные законы управления. Сварочный аппарат DC250ЛЭ позволяет использовать его в любых автоматизированных и роботизированных сварочных комплексах за счет простого аналогового управления током с задержкой не более 0,2мс.

Важным преимуществом сварочного аппарата является применение стрелочных индикаторов выходного тока и напряжения, что позволяет применять источник на объектах, требующих применения поверенных средств измерения. Реальные значения тока и напряжения дополнительно выводятся на разъем в аналоговом виде.

Технические характеристики сварочного инвертора TIG DC250



Параметр Значение
Напряжение питания первичной трехфазной сети, B 380±15%
Максимальная потребляемая мощность, кВт 14
Номинальный выходной ток, А 250
ПН при номинальном токе, % 100
Максимальный выходной ток, А 300
ПН при номинальном токе, % 60
Диапазон регулировки выходного тока, А 1…300
Напряжение холостого хода, В 75±5
Выходное напряжение при токе 250А, В 0...52
Температура окружающей среды, °С -10…+45
Габаритные размеры (дшв), мм 520х440х180
Вес, кг 22

 Информация для заказа:DC250-_._._

Первая цифра: 0- без внешнего пульта управления, 1- пуль внешнего управления в непрерывном режиме, 2- пульт внешнего управления с импульсным режимом.

Вторая цифра: 0 – без встроенного осциллятора, 1 – встроенный осциллятор

Третья цифра: 0 – без системы управления газом, 1 - газовый клапан для включения защитного газа, 2 – система регулирования расхода газа от 1 до 25 л/мин.

DC250

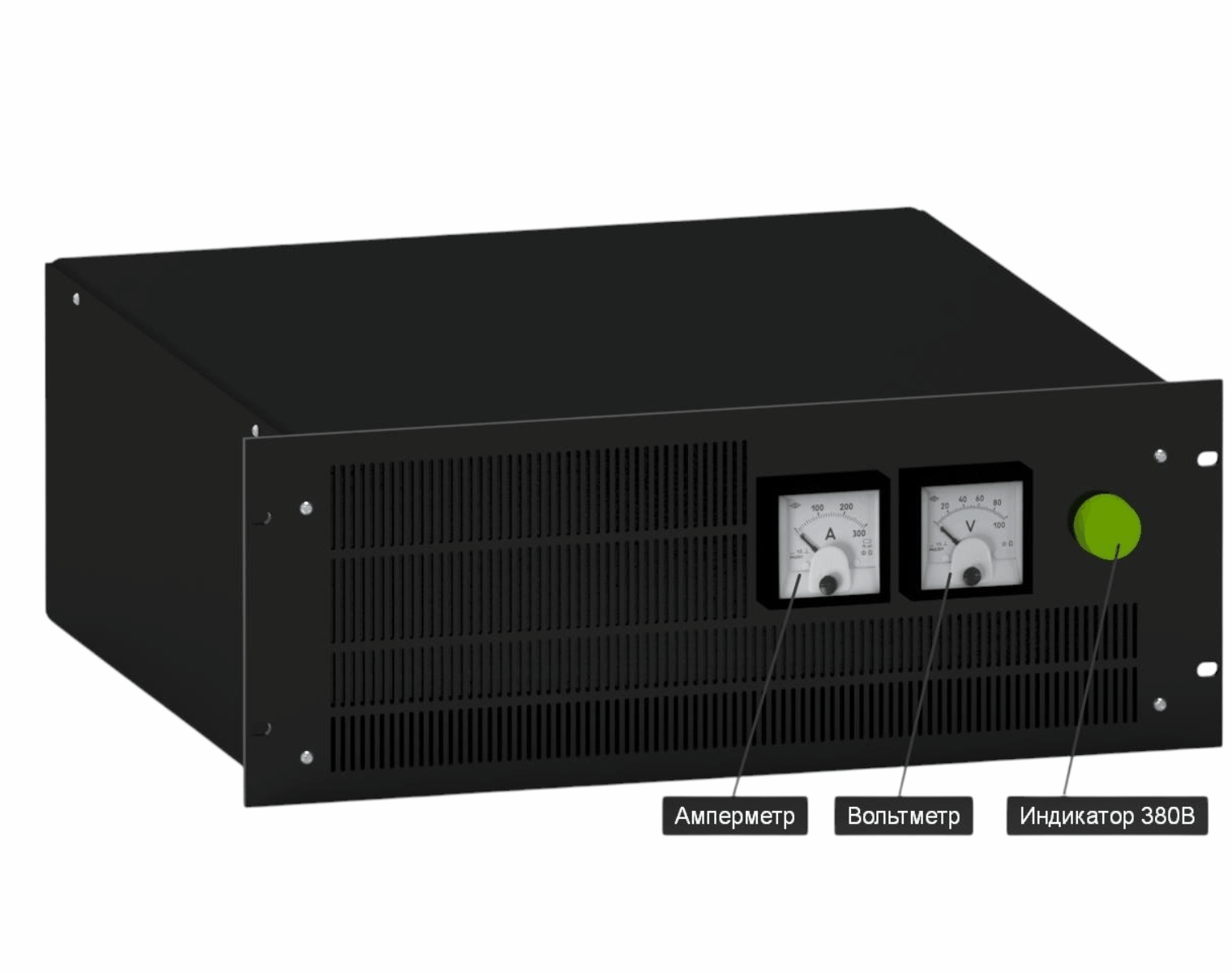

Сварочный аппарат для аргонодуговой сварки DC250

Декларация о соответствии ТС N RU Д-RU.АЛ92.В.18342

Декларация DC250.pdf

Импульсный режим DC250

 Источник DC250 обладает минимальным временем установления выходного тока, не превышающего 200мкс. На осциллограмме показана форма выходного напряжения при нагружении источника в импульсном режиме на балластный реостат. Это позволяет реализовать технологии сварки тонких изделий не доступные другим сварочным источникам, имеющим время установления тока единицы миллисекунд.

модуляция





Выходное напряжение сварочного источника при работе в импульсном режиме.
