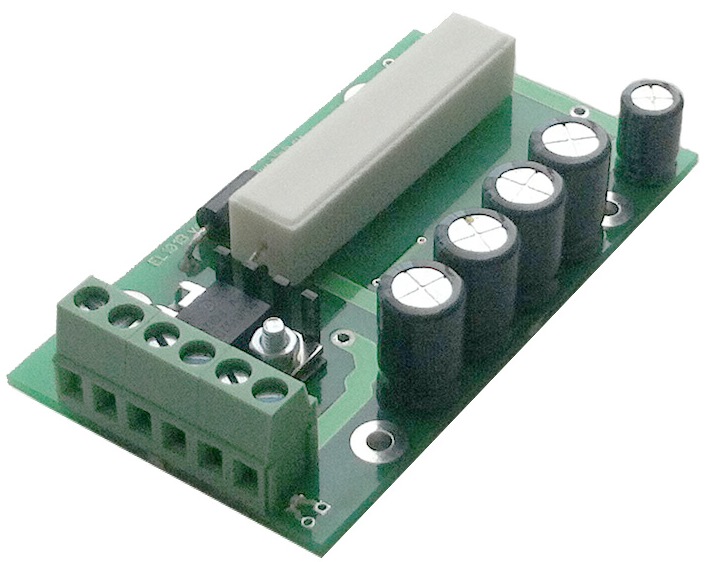

Блок защиты EL101B предназначен для защиты импульсных источников питания от индуктивных выбросов напряжения при торможении двигателя.
При торможении двигателя постоянного тока напряжение в силовой цепи складывается с напряжением вырабатываемом двигателем (он работает в генераторном режиме), вследствие чего оно превышает номинальный уровень в 2 и более раза. Это может привести к выходу из строя источника напряжения.
При подключении в силовую цепь блок защиты постоянно контролирует уровень напряжения. Как только оно достигает уровня заданного порога, блок защиты EL101B подключает активную нагрузку, что позволяет преобразовать индуктивный выброс напряжения в тепловую энергию. Таким обеспечивается стабилизация уровня напряжения в силовой цепи.


Основные характеристики

  • Порог срабатывания защиты от 24 до 110В;
  • Рассеиваемая мощность 100Вт;
  • Возможность подключения внешней активной нагрузки для увеличения рассеиваемой мощности.

Габаритные размеры

Размеры_EL101B_v1.4

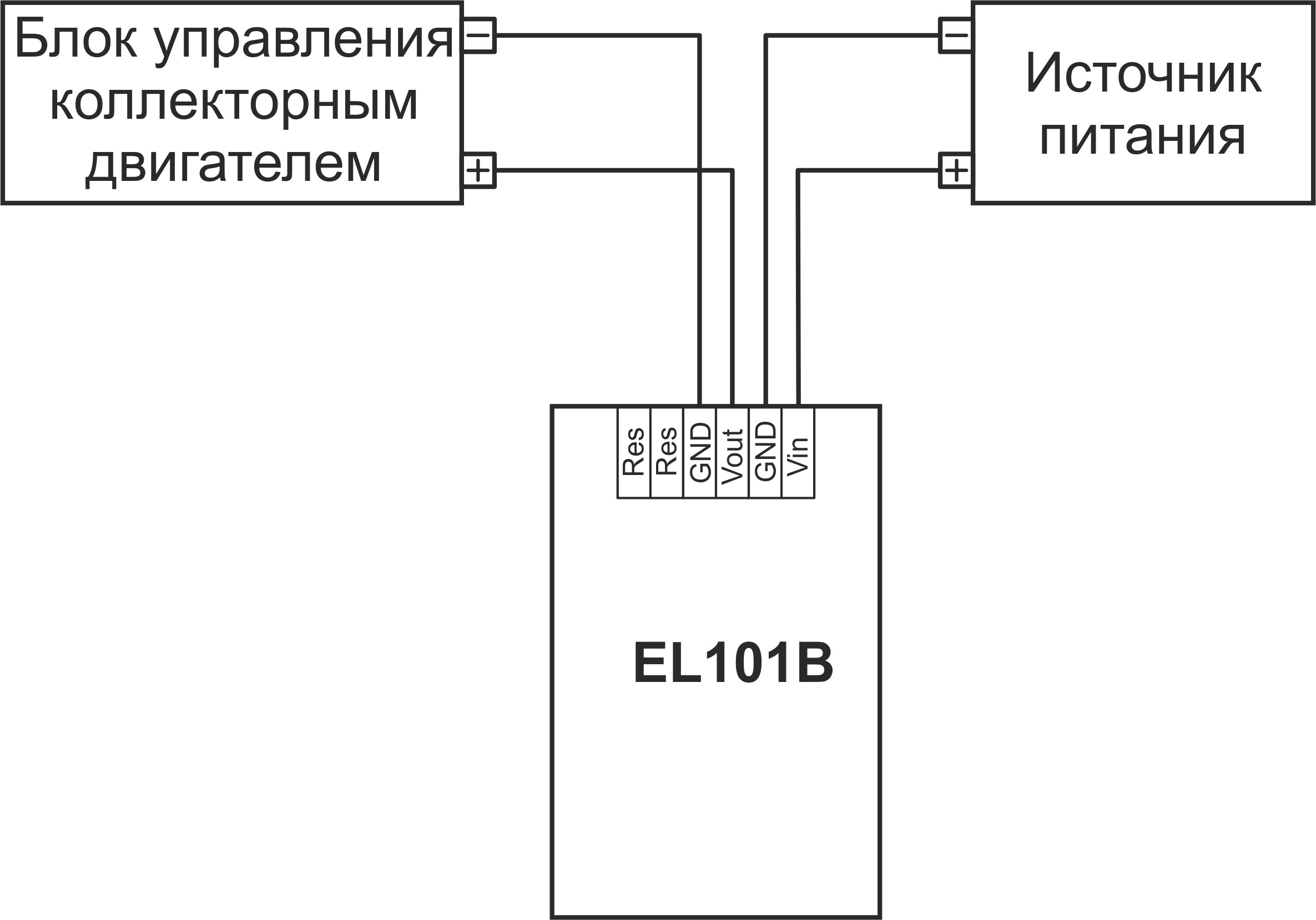

Схема подключения к блоку управления двигателя постоянного тока



Блок-схема подключения_v1.4







EL101B

Блок защиты питания двигателя постоянного тока



Приобрести в нашем интернет-магазине



Дополнительные ресурсы:


Руководство по эксплуатации (1 Мб)

РЭ_EL101B-v1.0.2.pdf
